하남시 덕풍동 욕실벽면 누수탐지, 세면대 매립배관 파열 보수 현장 개요

현장 사진으로 보는 점검·작업 흐름

옆방 벽지 피해

냉온수 압력 검사 장치

세면대 철거 후 욕실

세면대 뒤 벽체 개방 및 매립관 노출

우회 배관 보수

새 앵글밸브 교체

세면대 재설치 완료

계량기 간단 점검과 냉수 및 온수 분리 압력 검사 세면대 철거, 타일 일부 개방, 우회 배관 시공, 냉수 라인 보수, 니플 및 앵글밸브 교체 압력 이상 없음 확인 및 세면대 복구 후 수압 점검

욕실 옆방의 젖은 벽지를 확인한 뒤, 세면대와 벽체 내부의 배관 손상 지점을 검사하고 보수한 사례입니다.

① 욕실 옆방 벽지 물샘과 초기 점검

욕실과 맞닿은 옆방에서 벽지가 젖기 시작했고 가구를 치운 뒤 넓은 물샘 흔적이 드러났습니다. 누수닷컴 시공사례로 소개하는 하남시 덕풍동 욕실벽면 누수탐지는 이러한 증상을 바탕으로 원인을 좁힌 사례입니다.

옆방 벽지 피해

수도계량기 간단 점검으로는 급수관 라인의 이상을 바로 파악하지 못해 욕실 내부 냉수와 온수 라인을 별도로 검사했습니다.

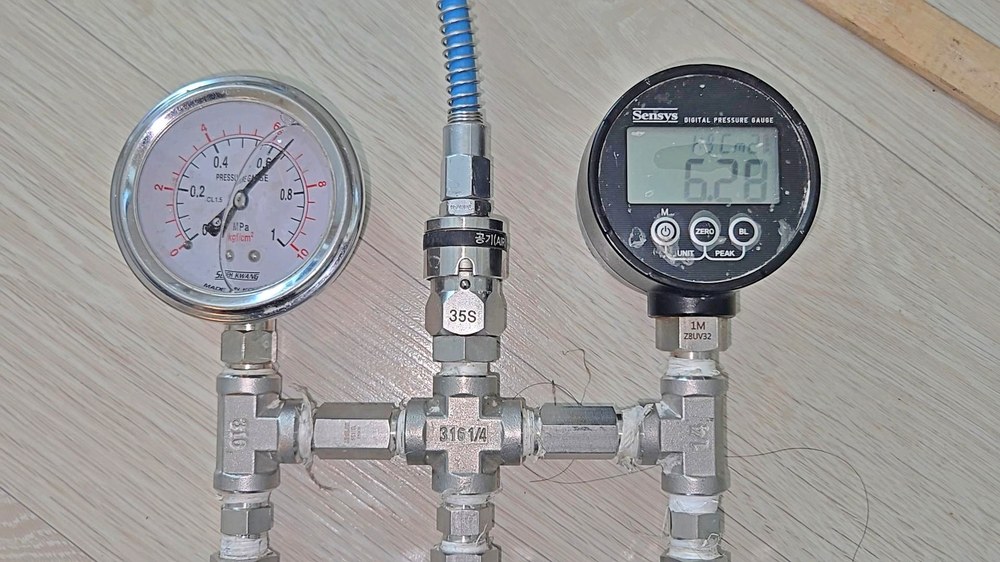

냉온수 압력 검사 장치

② 온수 압력 이상과 세면대 철거

냉온수를 각각 시험한 결과 온수 압력 이상이 발견됐습니다. 세면대 아래 온수 앵글밸브 부근에서 압력이 빠지는 듯한 소리가 들리고 뒤쪽 벽면도 젖어 있었습니다.

세면대와 앵글밸브를 분리했지만 처음 의심했던 연결부 자체의 누수는 확인되지 않았습니다. 재검사 과정에서 아래쪽 물샘을 찾아 매립 구간을 점검했습니다.

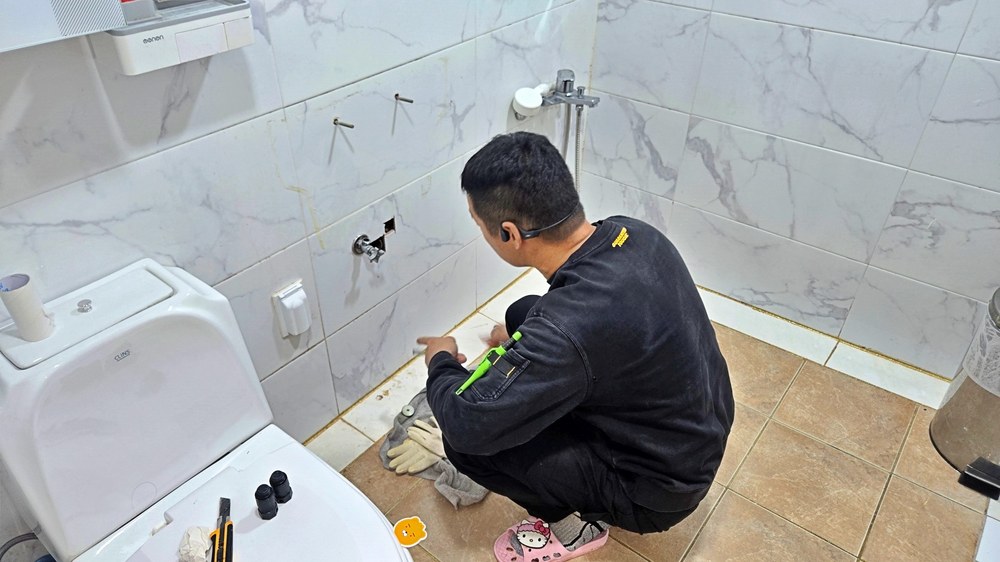

세면대 철거 후 욕실

③ 벽체 내부 매립 배관 손상 확인

세면대 뒤편 타일 한 장을 제거하고 내부를 개방했습니다. 하수관 뒤쪽에 있는 관이 눌려 균열이 발생한 부위를 찾아 고객에게 보수 범위를 설명했습니다.

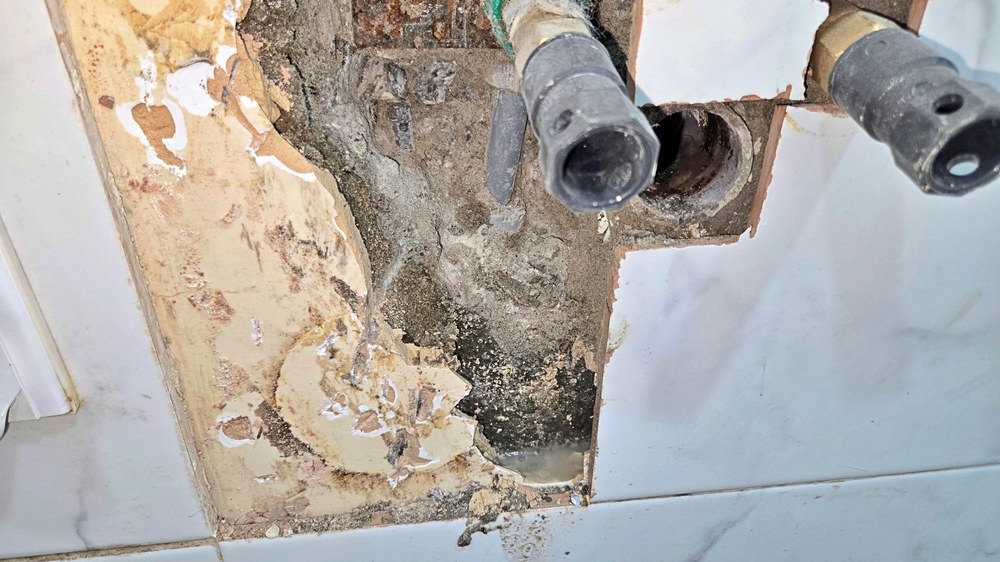

세면대 뒤 벽체 개방 및 매립관 노출

제공된 시공기록에서 균열 관을 오수관으로 서술한 반면, 제목 및 검사기록은 온수 압력 이상을 강조합니다. 따라서 관종을 단정하지 않고 매립 배관 손상으로 표현합니다.

④ 우회 배관 보수와 재검사

손상 구간은 기존 하수관 앞쪽으로 경로를 변경해 우회 보수했고 상태가 좋지 않았던 냉수 라인도 함께 수리했습니다. 이후 압력 검사를 통해 이상이 없음을 확인했습니다.

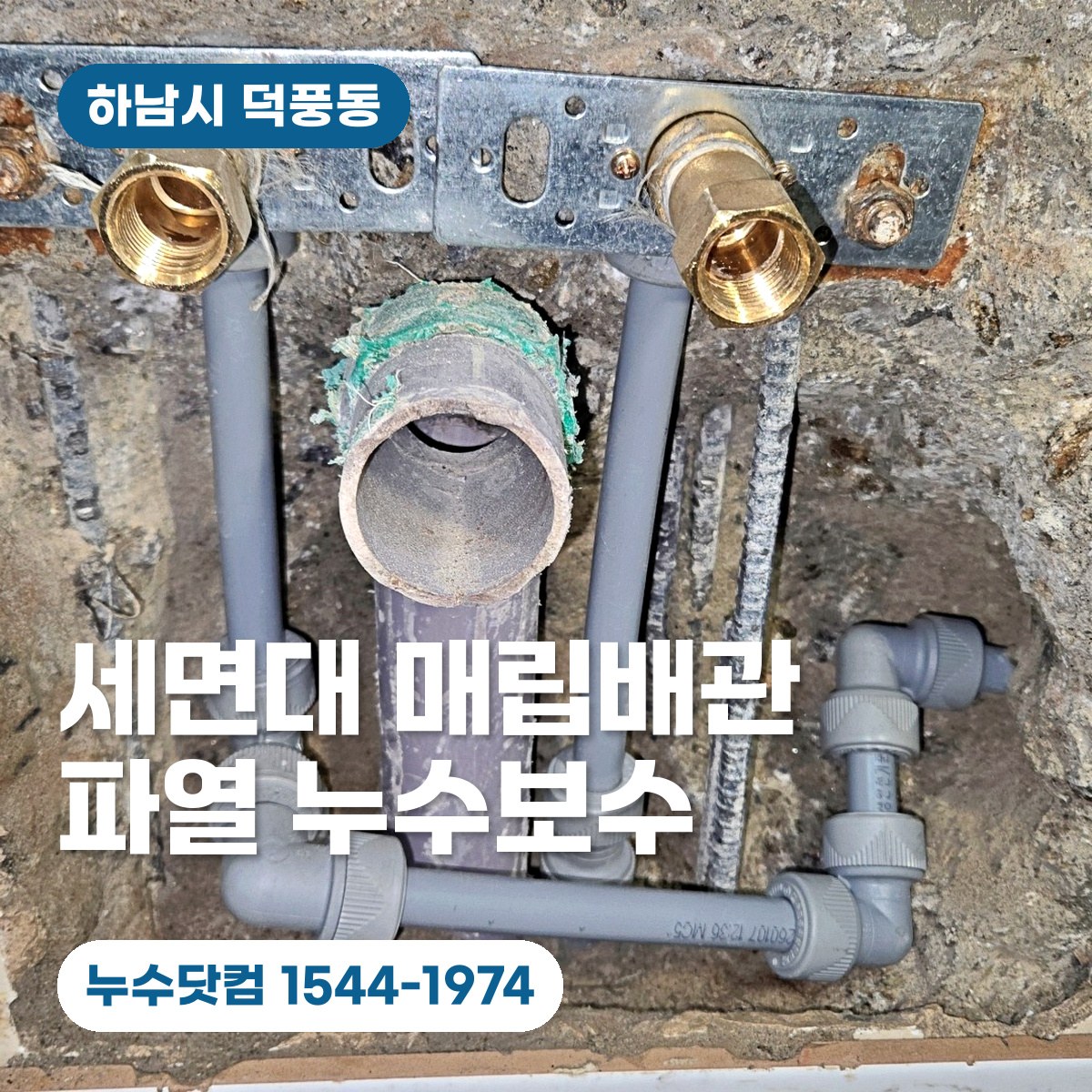

우회 배관 보수

마모된 앵글 연결부에는 서비스 니플을 적용하고 새 앵글밸브로 교체했습니다. 세면대를 원위치한 뒤 수압을 점검하며 마무리했습니다.

새 앵글밸브 교체

세면대 재설치 완료

하남시 덕풍동 및 인접 지역의 욕실 누수와 벽지 물샘 관련 시공사례를 살펴볼 수 있습니다.

부천시 도당동 필로티 주차장 누수 현장 개요

현장 사진으로 보는 필로티 누수 탐지·보수 흐름

필로티 주차장 확인

급수관 압력검사

냉수 연결부 확인

냉온수 배관 교체

싱크대 하부 마무리

1층 필로티 주차장과 4층 복도의 수분 상태를 확인하고 계량기·압력검사와 탐지 장비로 싱크대 뒤 냉수 연결부를 찾은 뒤, 냉온수 배관을 엘보 부속으로 교체한 흐름입니다.

부천시 도당동 원룸 건물의 필로티 주차장 천장에서 물이 떨어지는 증상을 점검한 사례입니다. 4층 복도 대리석 바닥에서도 물기가 확인됐으며, 계량기와 냉수 압력검사를 거쳐 4층 싱크대 뒤쪽 배관 연결부에서 물샘을 찾았습니다.

① 필로티 주차장 천장과 4층 복도 누수 확인

원룸 건물 1층 필로티 주차장 천장에서 물이 떨어져 출동했습니다. 건물 안을 육안 점검하던 중 4층 복도 대리석 바닥이 젖어 있는 현상을 확인했습니다.

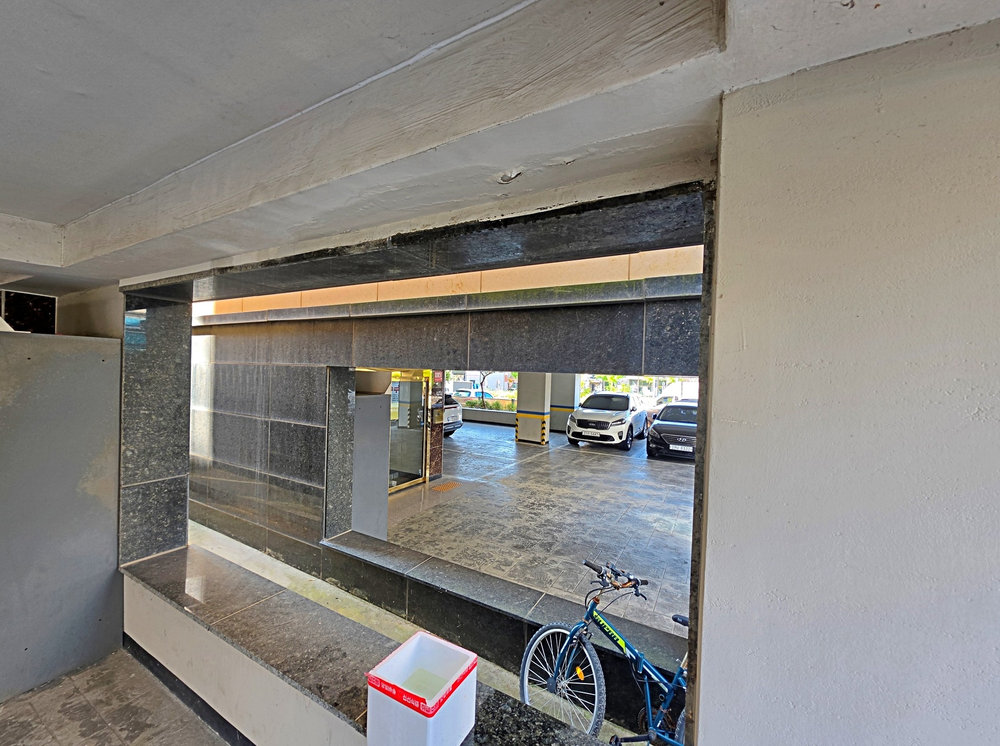

1층 필로티 주차장과 천장 쪽 누수 확인 구역

물이 떨어지는 곳이 반드시 최초 누수 지점인 것은 아닙니다. 이 현장은 4층 세대 싱크대 벽면에서 새어 나온 물이 복도 바닥을 적시고 외벽 쪽으로 번져 아래층 주차장 천장 물떨어짐으로 이어진 사례였습니다.

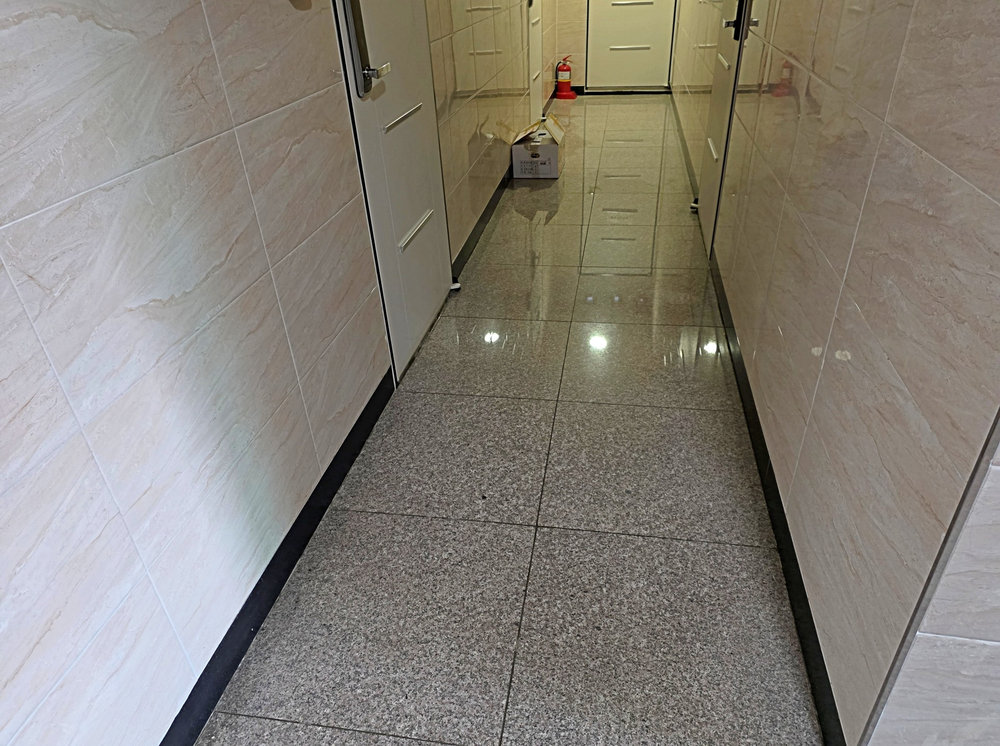

물기가 확인된 4층 복도 대리석 바닥

② 계량기 점검과 냉수 압력검사

여러 세대의 계량기를 점검하던 중 한 세대에서 이상을 확인했습니다. 해당 세대 보일러실에서 압력검사를 실시해 냉수 라인에 이상이 있음을 파악했습니다.

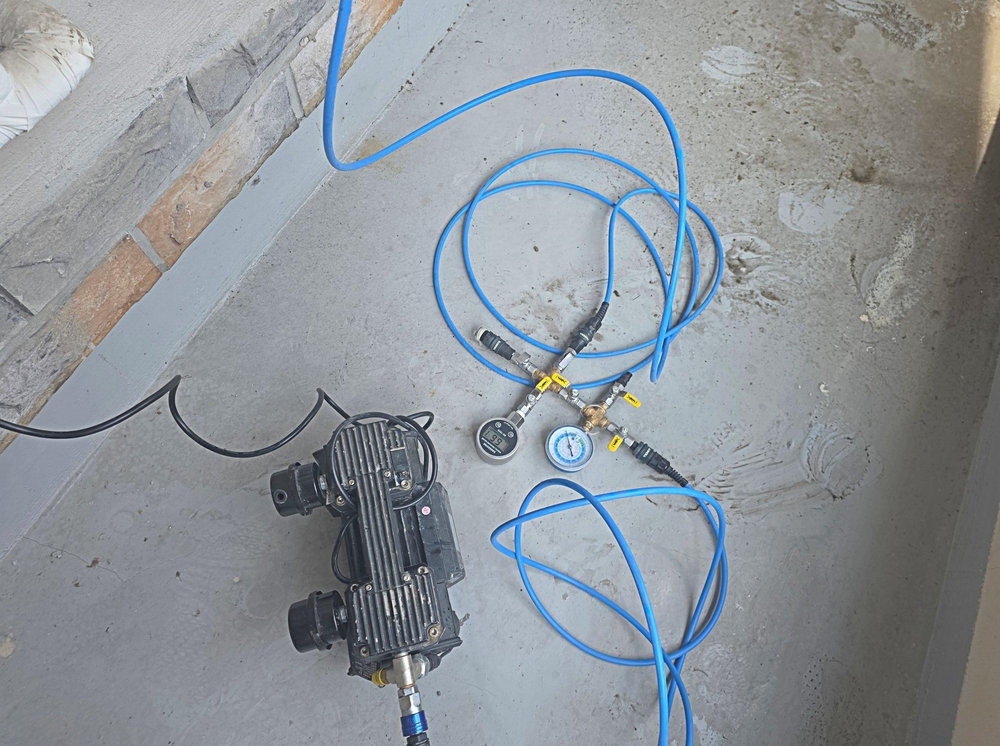

급수관 압력검사에 사용한 장비와 계기

세대 안에서 가스탐지와 청음탐지를 실시한 결과 싱크대 뒤쪽이 의심됐습니다. 싱크대를 조심스럽게 철거한 뒤 청음탐지를 다시 실시해 벽면 구간을 좁혔습니다.

③ 싱크대 뒤 벽체의 철사 고정 불량

탐지 결과를 토대로 벽체를 굴착하니 냉수와 온수 배관이 철근에 굵은 철사로 무리하게 묶여 있었습니다. 실제 물샘은 냉수 배관 연결부에서 확인됐습니다.

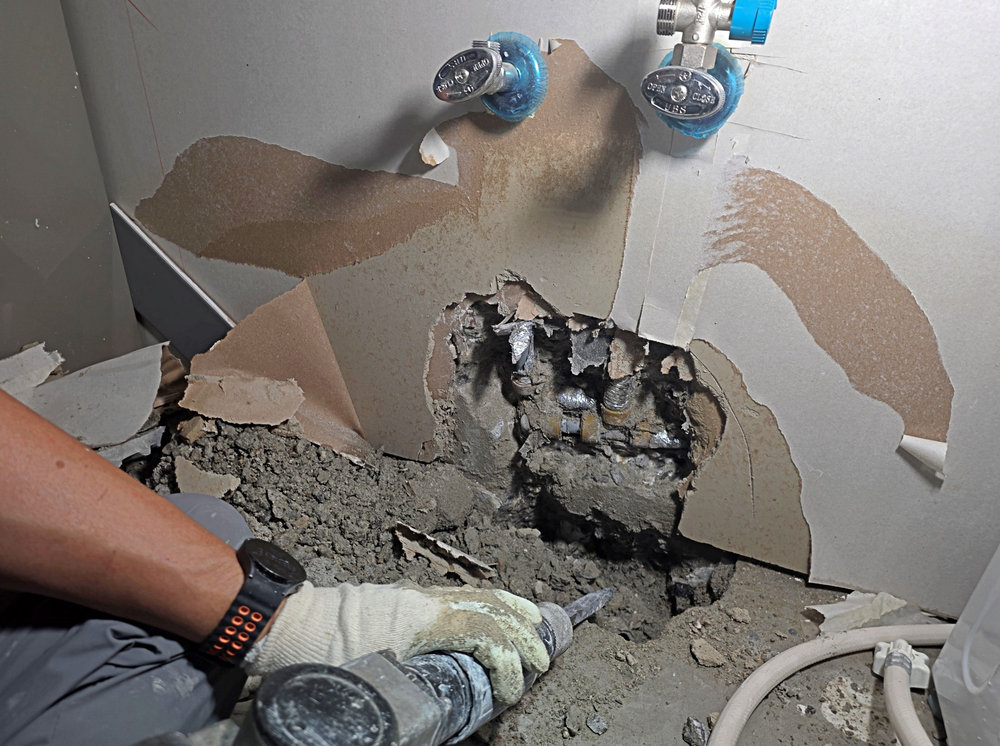

싱크대 하부 벽체 굴착 후 드러난 냉수 연결부

연결 지점에 힘이 집중되는 고정 상태를 그대로 둘 수 없었기에 다른 구간의 이상 유무도 점검하고 냉온수 배관을 함께 교체하기로 결정했습니다.

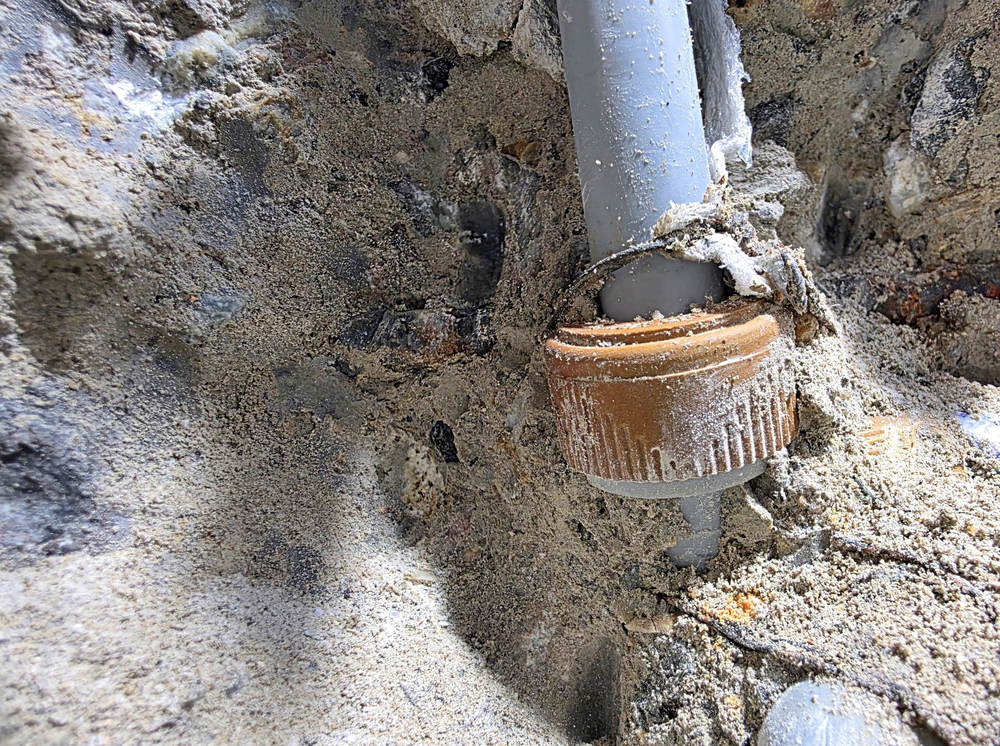

기존 배관 연결부와 철사 고정 흔적

④ 냉온수 배관 교체와 재검사

기존처럼 철사로 강하게 묶지 않고 엘보 부속으로 배관 방향을 구성해 연결부에 걸리는 무리한 힘을 줄이도록 보수했습니다. 작업은 3명이 오전 9시부터 오후 12시 30분까지 총 3시간 30분 동안 진행했습니다.

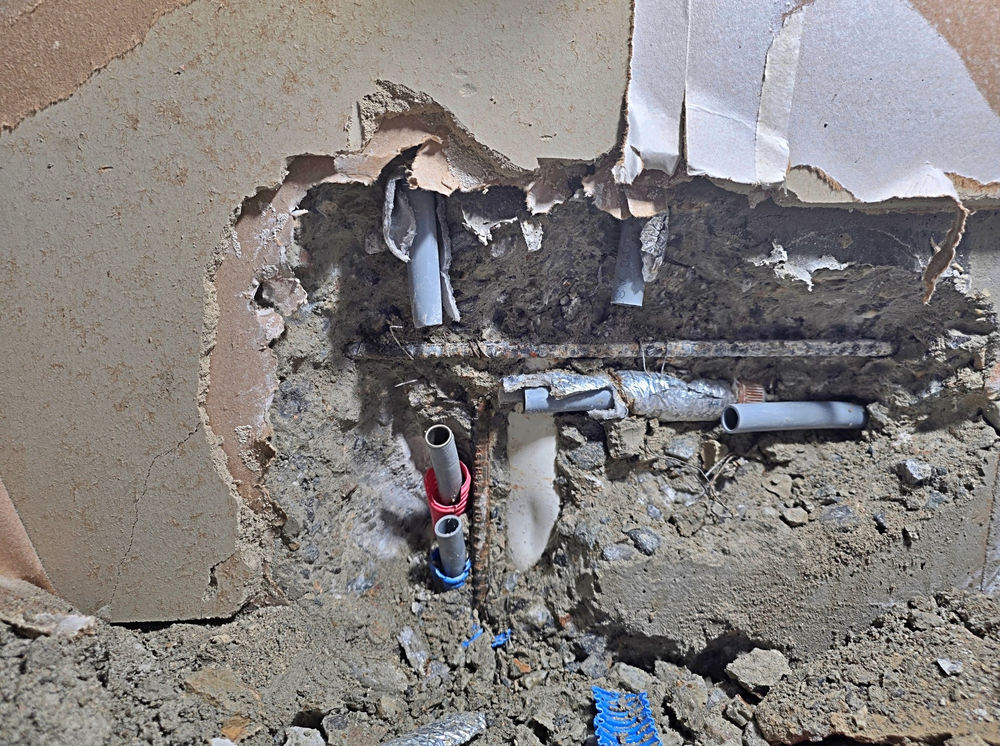

싱크대 하부 노출 배관 보수 과정

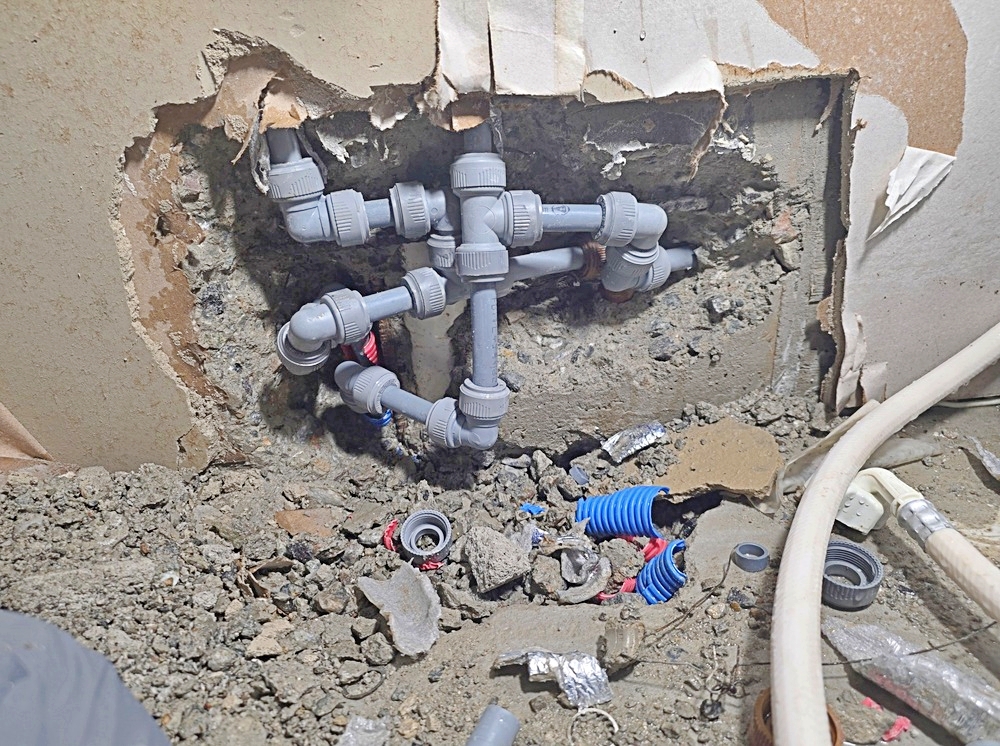

엘보 부속을 이용해 다시 구성한 냉온수 배관

보수 후 압력검사에서 이상이 없었고 세대 내 모든 수도의 수압도 정상으로 확인했습니다. 다시 1층 주차장을 확인했을 때 천장의 물떨어짐은 처음보다 확연히 줄었습니다. 건조 완료나 물떨어짐의 즉각적인 완전 중단으로 단정하지 않습니다.

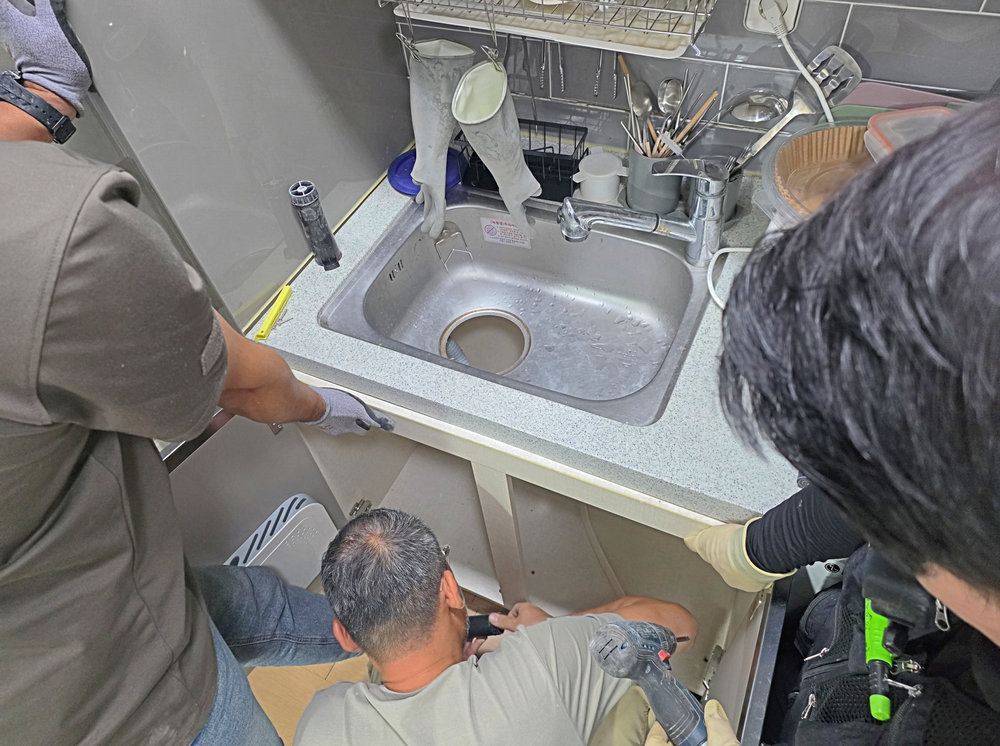

보수 뒤 싱크대 하부 정리 과정

부천시 괴안동 빌라 아랫집 누수공사 현장 개요

현장 사진으로 보는 냉수관 탐지·교체 흐름

아랫집 천장 수분 피해

냉수 압력검사

작은방 청음탐지

파손 냉수관 확인

강화마루 원상복구

아랫집 천장 수분 피해를 확인한 뒤 냉수 압력검사와 청음탐지로 작은방 아래 파손 지점을 찾고, 냉수관 교체와 재검사를 거쳐 강화마루를 복구한 흐름입니다.

아랫집 천장에 물방울이 떨어지지 않더라도 벽지가 울고 젖어 있다면 윗집 바닥 속 급수 계통을 확인해야 할 수 있습니다. 이번 괴안동 빌라는 냉수 압력검사와 청음탐지로 작은방 아래 파손 지점을 찾았습니다.

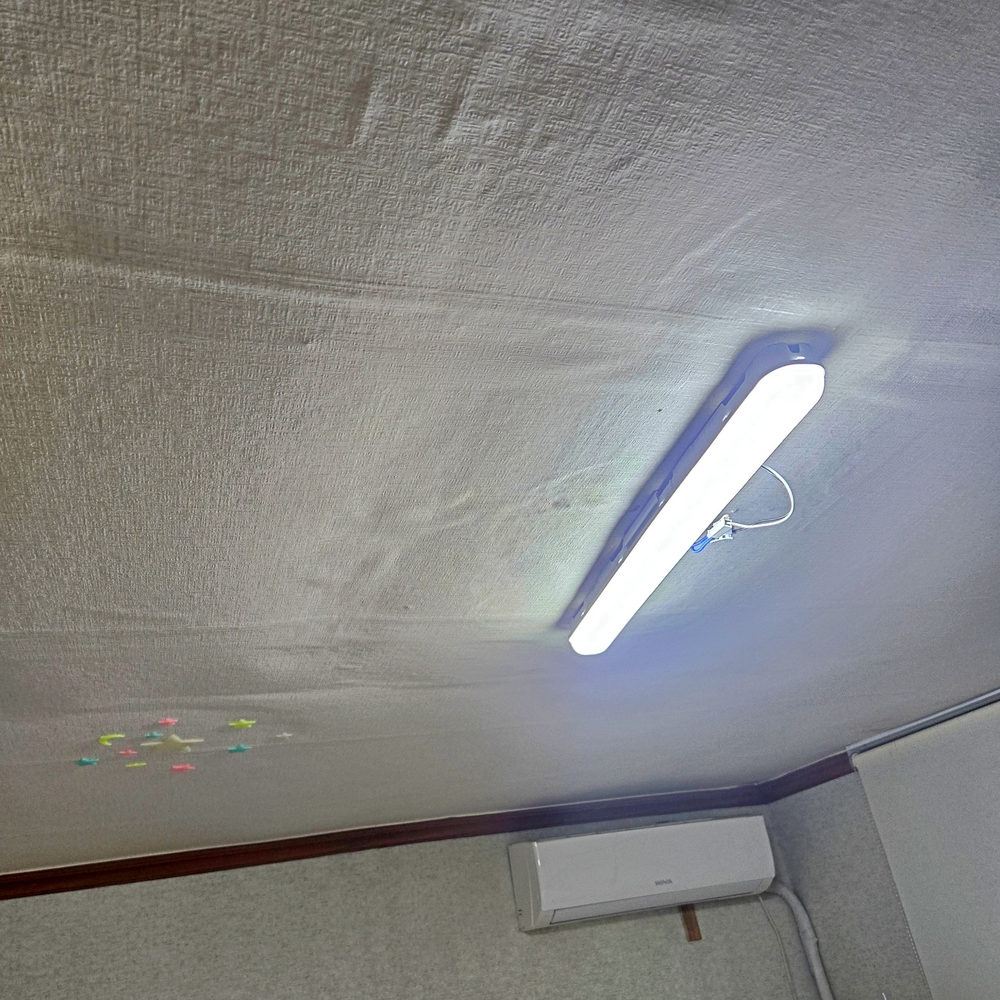

아랫집 거실 천장 벽지가 울어 있는 모습

① 아랫집 거실 천장이 젖어 있던 이유

부천시 괴안동 빌라에서 아랫집 거실 천장 벽지가 울고 물기를 머금는 증상이 3일간 이어졌습니다. 물방울이 바닥으로 떨어지지는 않았지만 수분 피해가 확인돼 윗집에서 누수닷컴으로 연락했습니다.

천장에 수분이 나타난 자리와 실제 물이 새는 지점은 다를 수 있습니다. 특히 바닥 속 급수 경로가 복잡한 주택에서는 천장 얼룩만 보고 공사 위치를 정하지 않고, 먼저 어느 계통에 이상이 있는지 살피는 것이 중요합니다.

② 냉수 압력 손실과 작은방 청음탐지

윗집 베란다 보일러실에서 냉수와 온수 계통을 각각 검사했습니다. 온수는 이상이 없었으나 냉수 쪽에서 압력 손실을 발견해 해당 급수 계통을 중심으로 위치를 좁혔습니다.

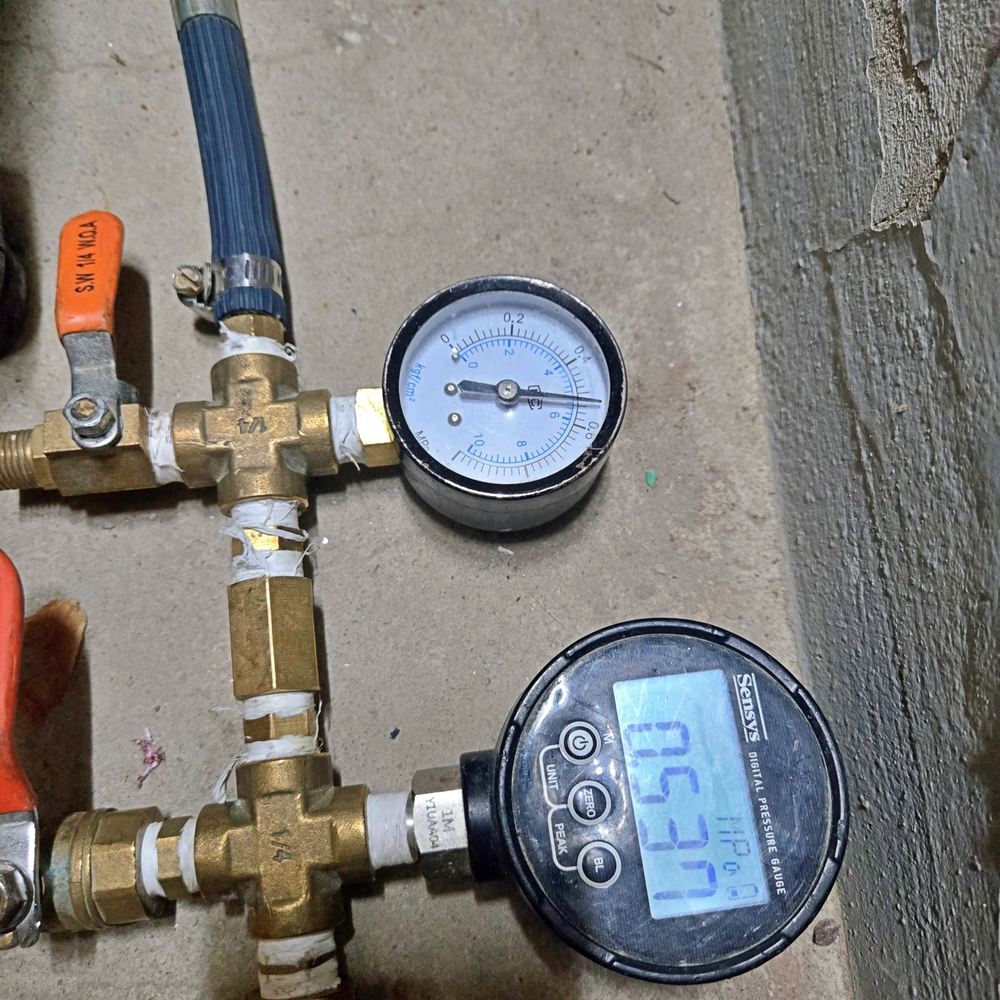

베란다에서 진행한 냉수 압력검사

청음 장비로 여러 곳을 차례로 점검한 결과 작은방 바닥의 특정 지점에서 물이 새는 소리가 뚜렷하게 들렸습니다. 아랫집 거실 천장의 피해와 달리 실제 파손 의심 지점은 윗집 작은방 바닥 아래였습니다.

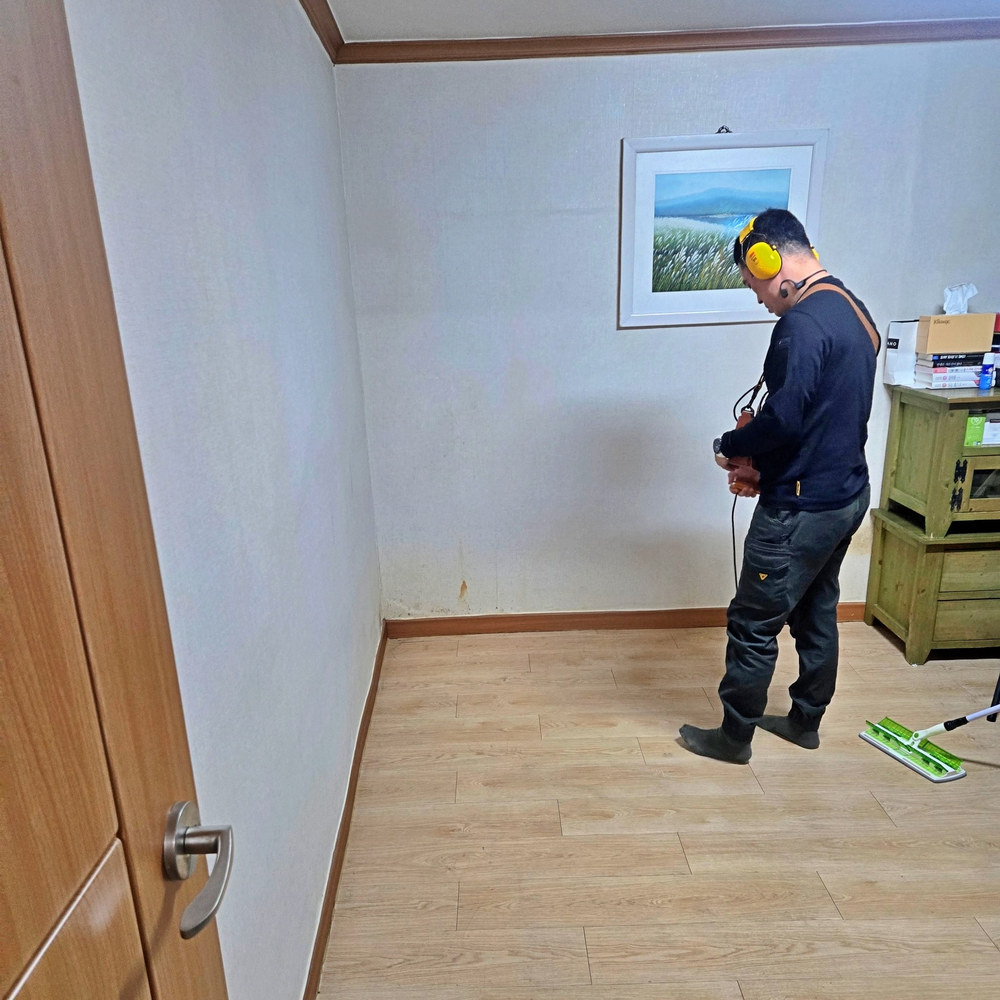

작은방 바닥에서 진행한 청음탐지

③ 강화마루 부분 철거와 냉수관 파손 확인

작은방은 강화마루로 마감되어 있어 나중의 원상복구를 고려해 탐지 위치 주변만 조심스럽게 분리했습니다. 해당 구간을 굴착한 결과 매립된 냉수관이 거의 찢어진 상태로 파손돼 있었습니다.

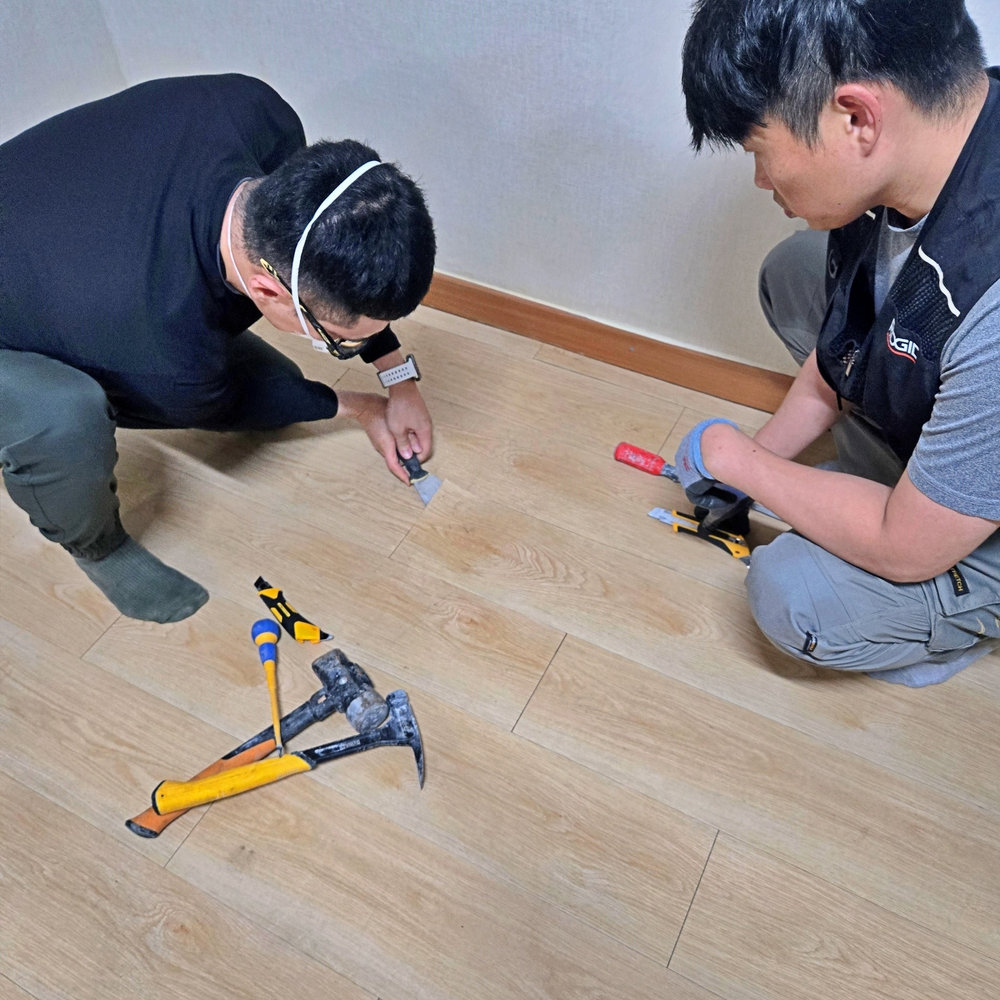

탐지 위치 주변 강화마루 부분 철거

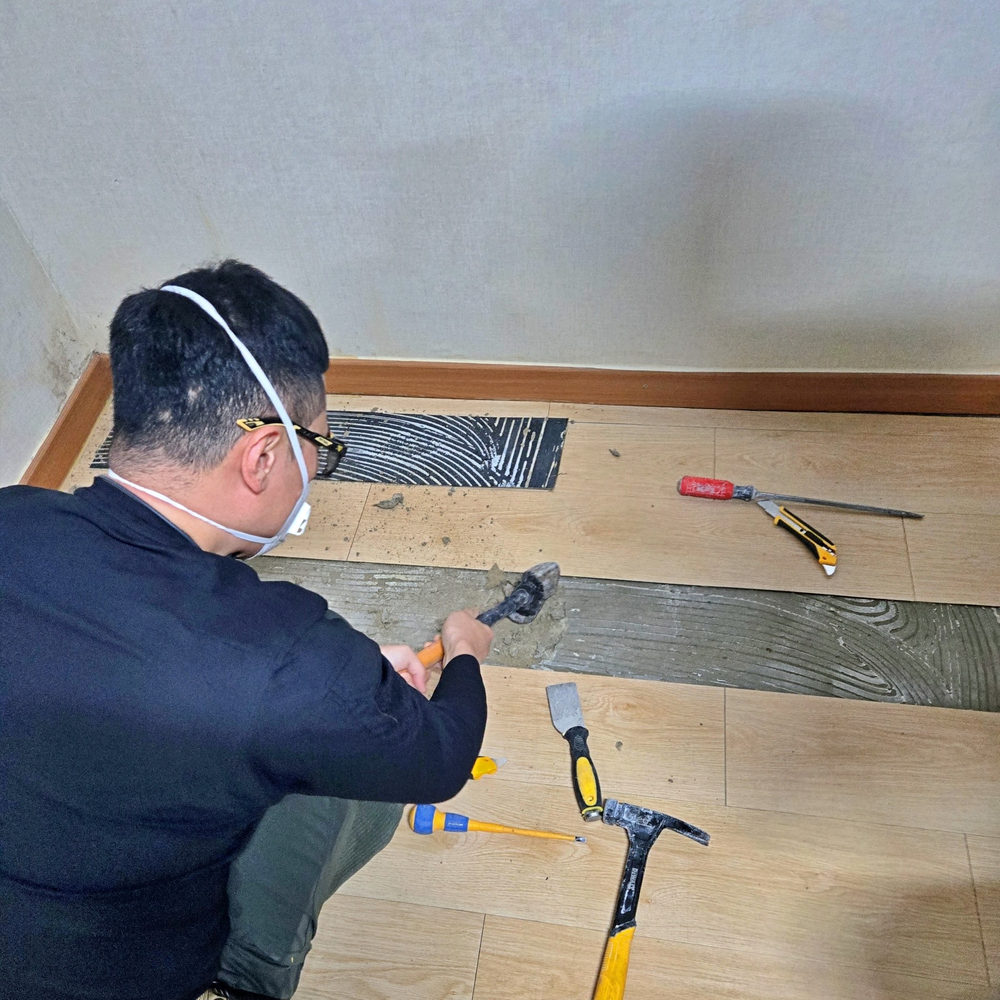

강화마루를 걷어낸 뒤 진행한 바닥 굴착

노후화나 과거 바닥 시공 중 가해진 영향이 원인일 가능성은 있지만, 정확한 파손 경위를 단정할 자료는 없습니다. 확인된 직접 원인은 작은방 바닥 속 냉수관의 심한 손상입니다.

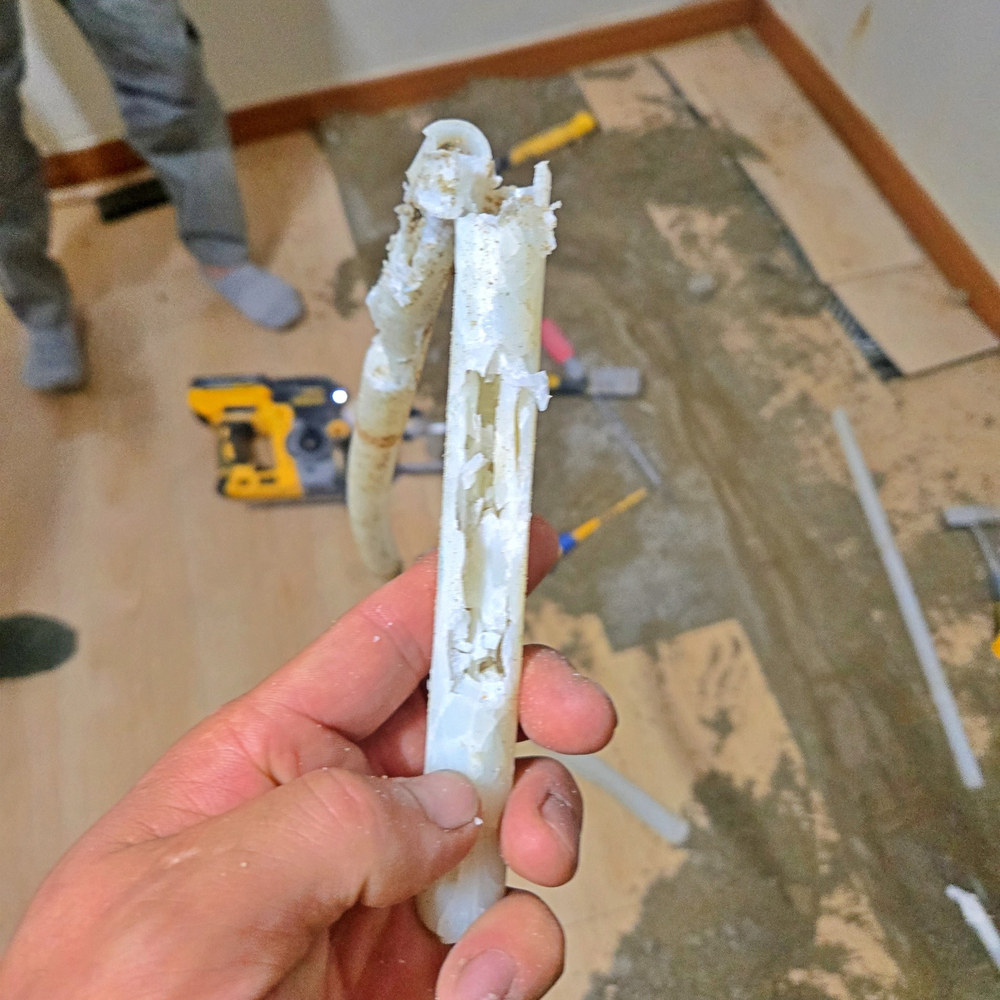

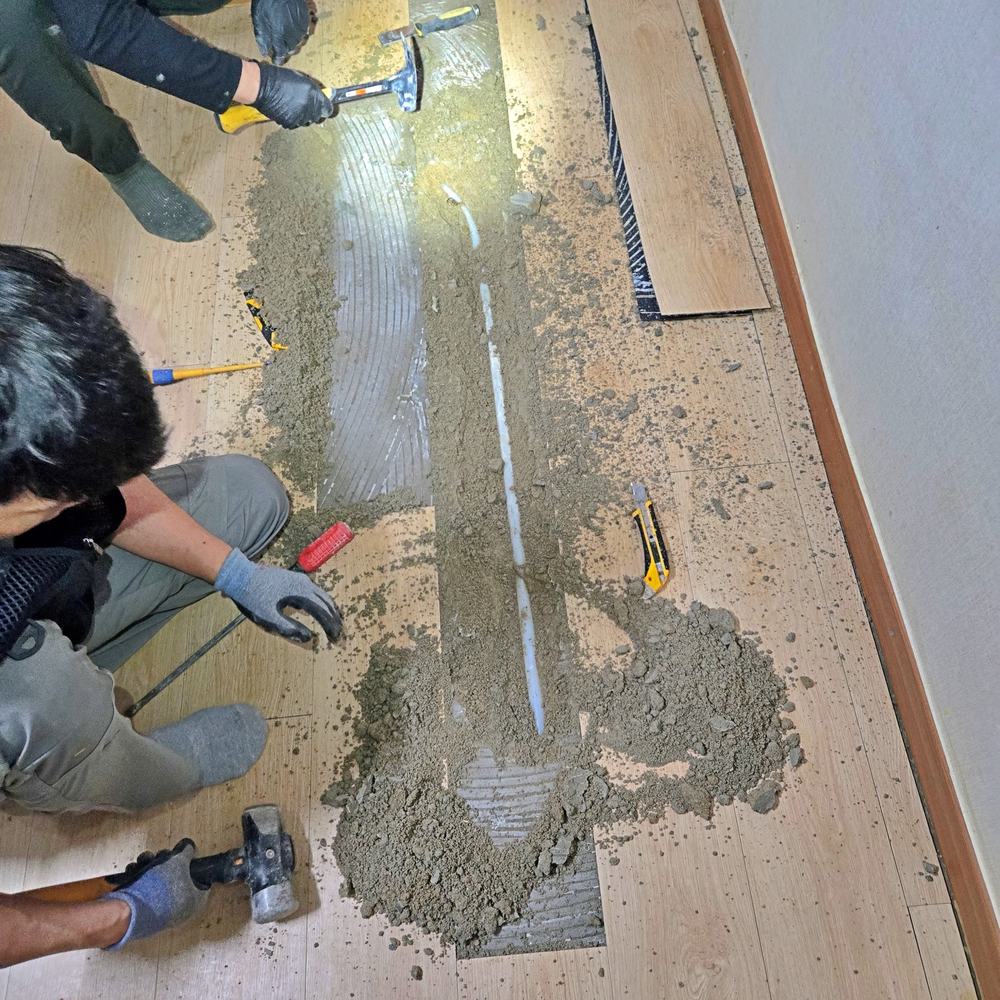

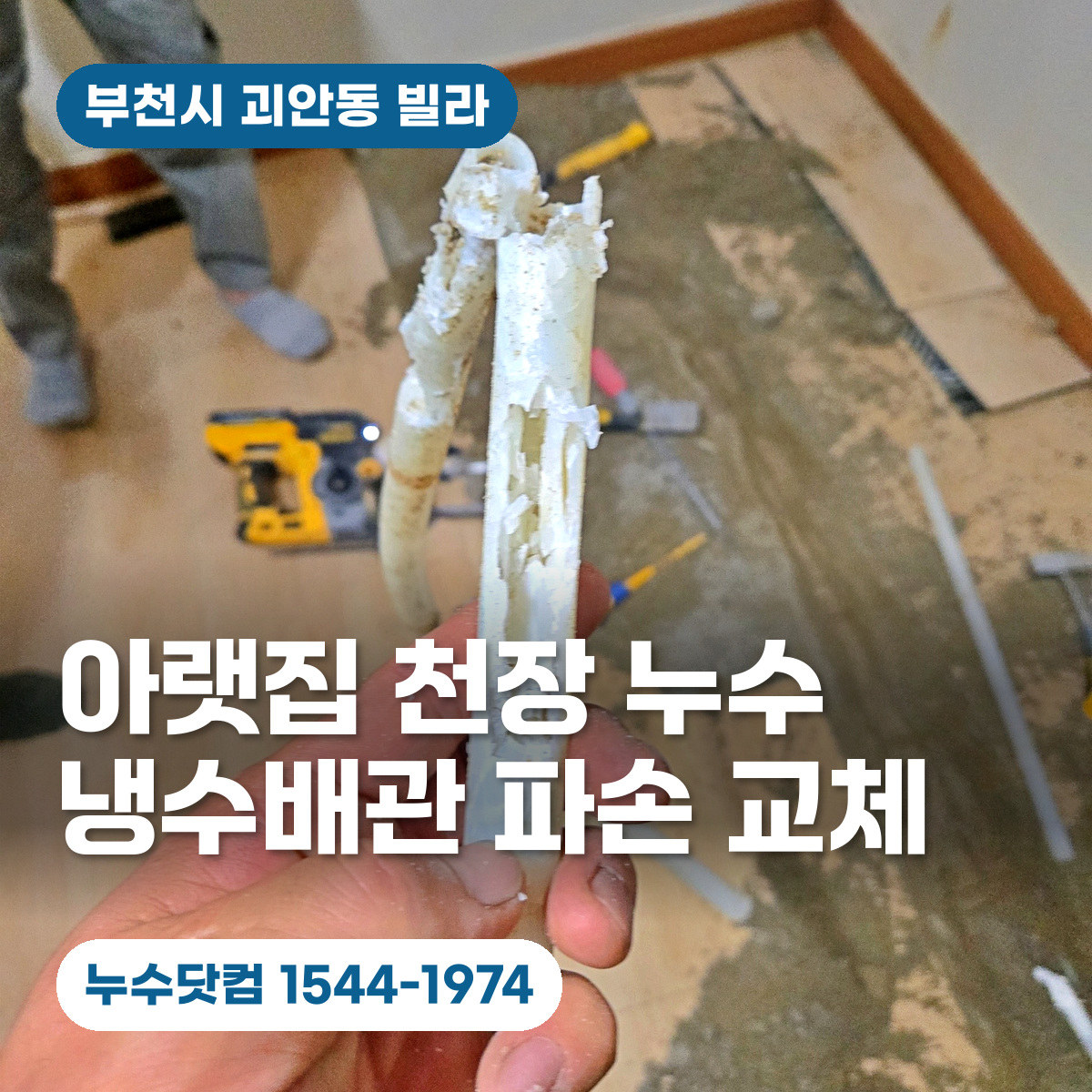

굴착 후 확인해 철거한 파손 냉수관

④ 새 냉수관 교체와 이틀 뒤 강화마루 복구

파손 지점만 짧게 손보지 않고 손상 구간을 포함해 새 냉수관을 길게 연결했습니다. 교체 후 다시 압력을 걸었으며 압력 손실이 나타나지 않아 굴착한 바닥을 미장으로 마감했습니다. 이날 탐지, 교체, 재검사, 미장까지 약 2시간 30분이 걸렸습니다.

손상 구간을 포함해 새로 연결한 냉수관

마감면이 마를 시간을 고려해 이틀 뒤 현장을 다시 방문했고, 분리했던 강화마루를 원상복구했습니다. 누수닷컴은 압력검사로 계통을 구분하고 청음탐지로 개방 범위를 좁힌 뒤 재검사로 결과를 확인했습니다.

이틀 뒤 다시 설치한 작은방 강화마루

안산 반월공단 수도누수 탐지 현장 개요

현장 사진으로 보는 사업장 수도누수 탐지·보수 흐름

사업장 외부 청음탐지

출입구 외부 굴착

두꺼운 슬라브 코어 천공

금속 수도관 부식 흔적

바닥 미장 복구

넓은 사업장 외부를 청음탐지한 뒤 건물 기초 슬라브를 천공·굴착해 부식 수도관을 노출하고, 용접 보수와 압력 재검사 및 바닥 복구까지 진행했습니다.

수도요금 급증을 계기로 넓은 사업장 외부 매설 수도관을 점검한 사례입니다. 출입구 앞과 뒤편에서 이상 신호를 포착한 뒤 건물 기초 아래의 부식된 수도관을 찾아 용접 보수와 재검사, 바닥 복구까지 진행했습니다.

① 넓은 사업장 외부 수도관 정밀탐지

수도요금이 갑자기 늘어 외부 매설 수도관을 점검한 사례입니다. 넓은 부지 특성상 한 곳의 반응만으로 원인을 특정하기 어려워 탐지 인원 4명이 구역을 나누어 청음 장비로 조사했습니다.

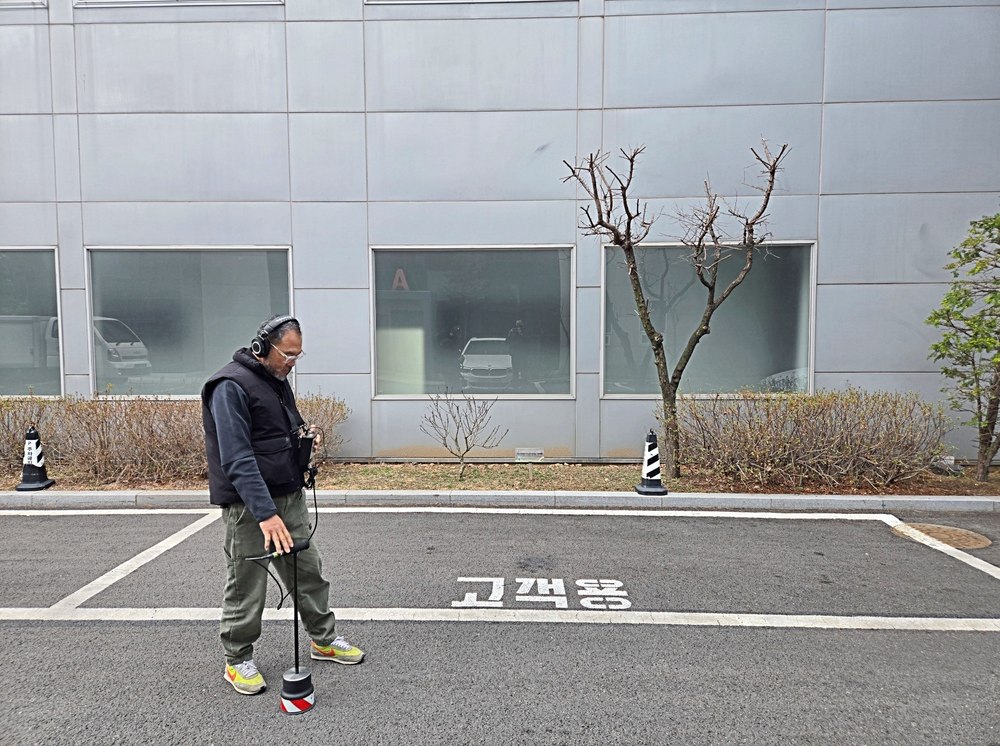

4명이 구역을 나눠 탐지한 외부 구간

건물 출입구 바로 앞에서 첫 이상 신호가 포착됐고, 출입구 뒤편에서도 두 번째 신호가 확인됐습니다. 두 지점의 관계를 살피며 접근 가능한 구간부터 굴착하기로 했습니다.

② 출입구 앞 물웅덩이와 건물 기초 아래 물길

출입구 외부를 장비로 굴착하자 지중에 물이 고여 있었습니다. 펌프로 물을 퍼낸 결과 건물 기초 아래쪽에서 물이 흘러나오는 모습이 나타났습니다.

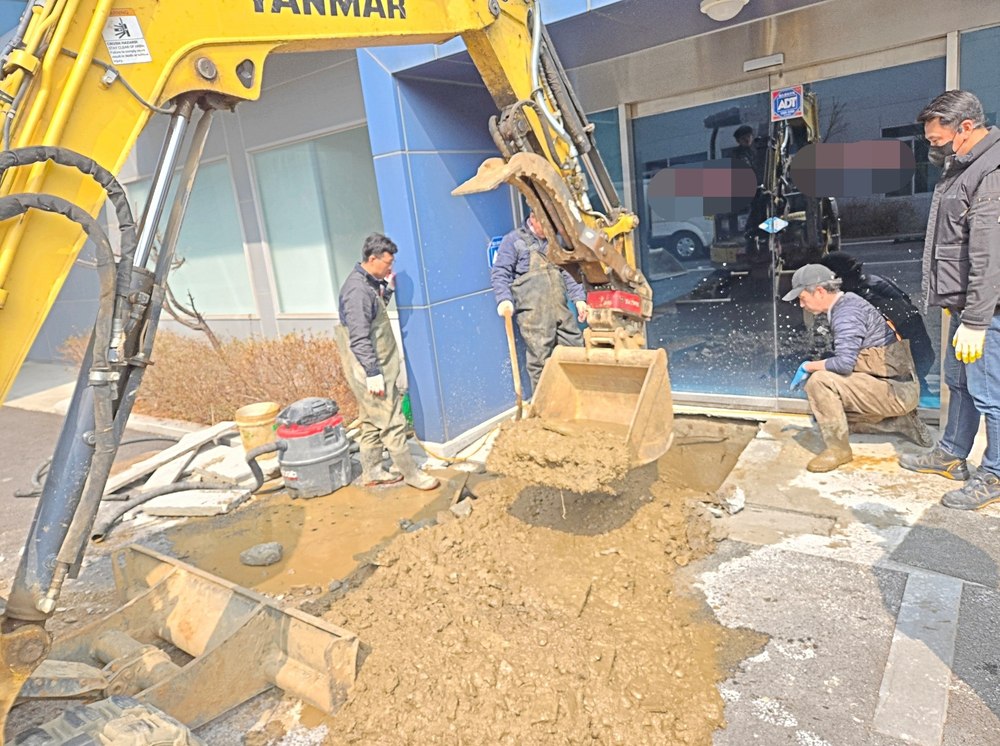

건물 출입구 앞 외부 바닥 굴착

물의 출구가 반드시 파손 지점을 뜻하는 것은 아닙니다. 이번에는 외부의 유입 방향과 출입구 뒤편에서 잡힌 두 번째 탐지 신호가 서로 맞아 실내 바닥 아래를 확인할 필요가 있었습니다.

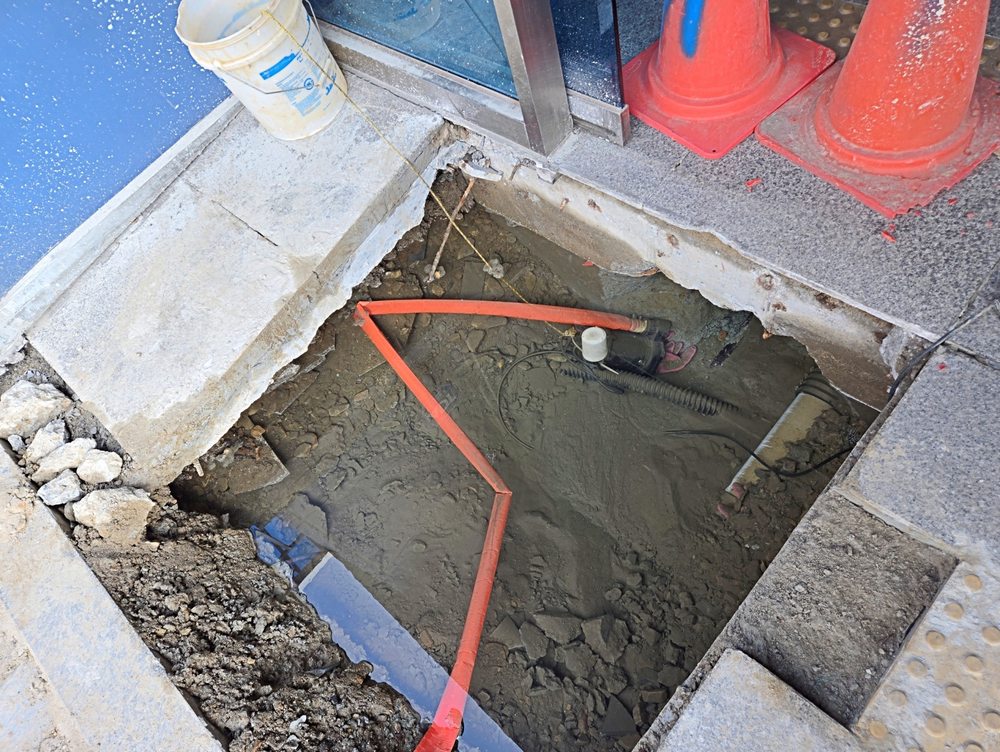

출입구 앞 굴착 공간에 고인 물

③ 기초 슬라브 천공과 부식 수도관 노출

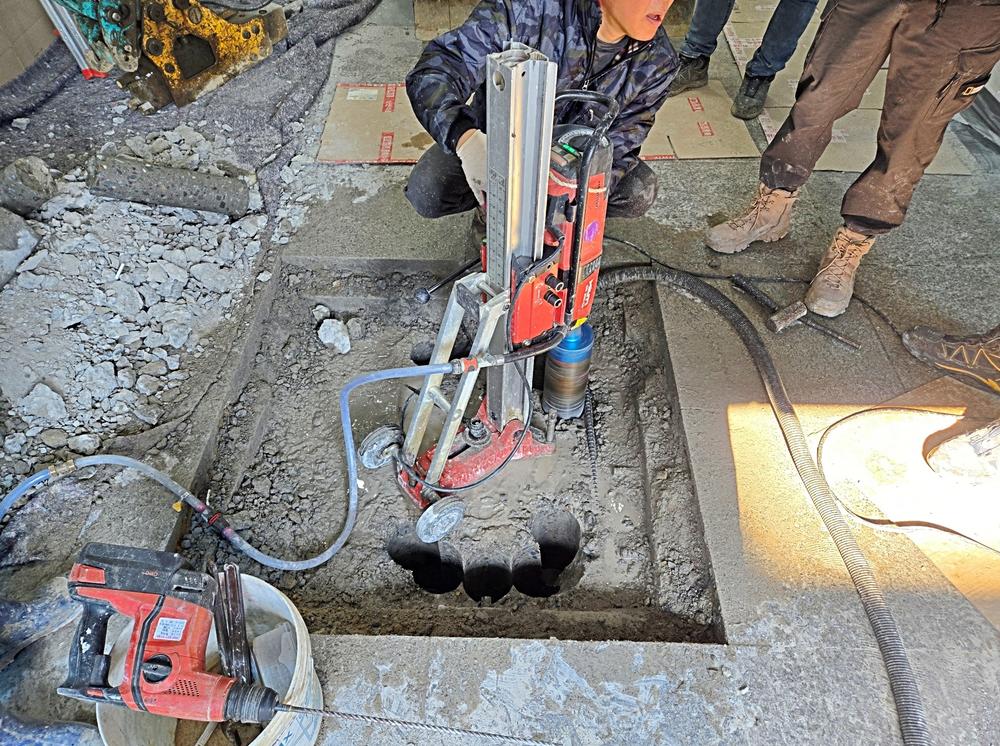

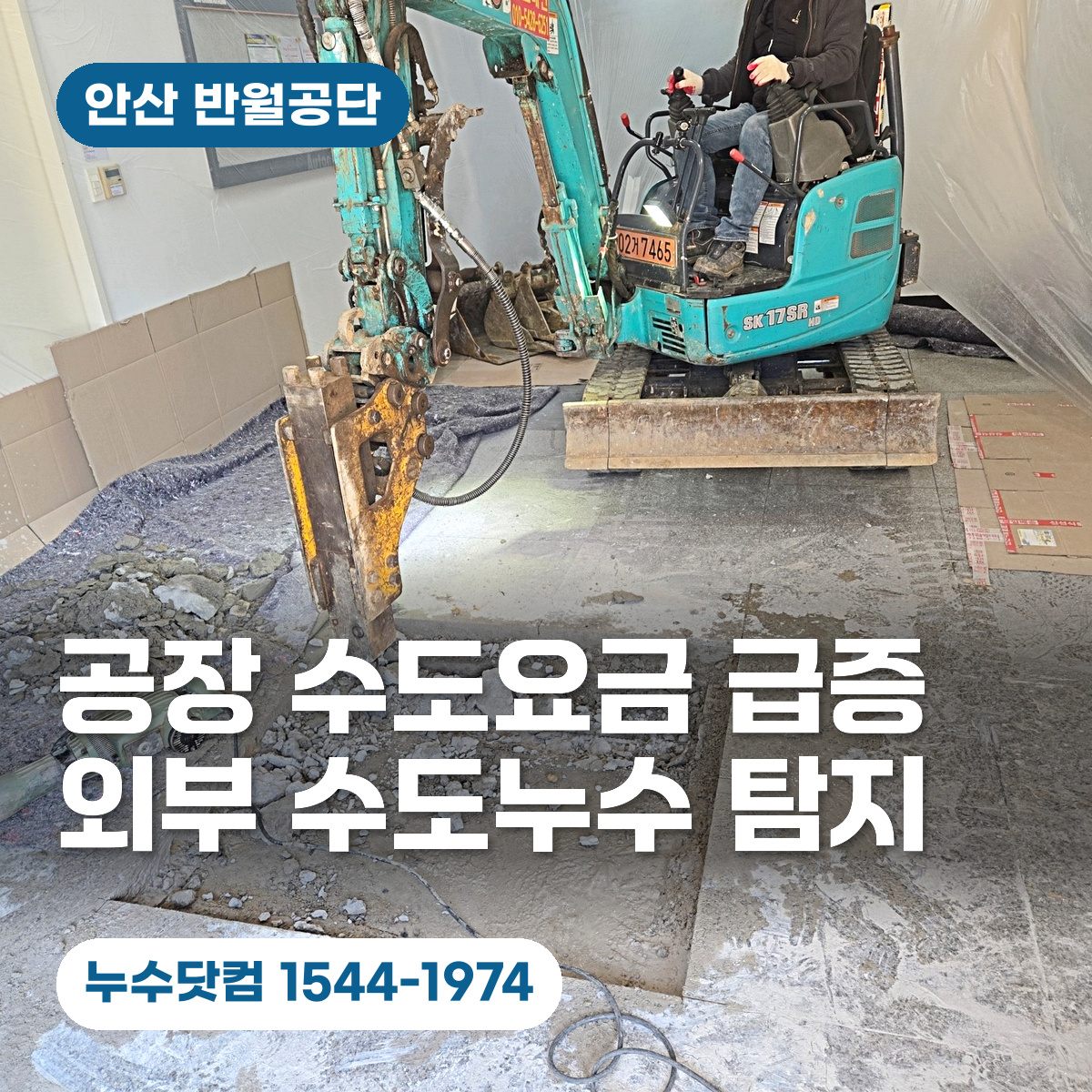

대리석 마감과 두꺼운 기초 슬라브 때문에 실내 공사는 까다로웠습니다. 벽면을 비닐로 보양한 뒤 바닥을 절단하고 코어 장비로 여러 곳을 천공했습니다. 소형 굴착기까지 실내에 투입해 콘크리트를 제거했습니다.

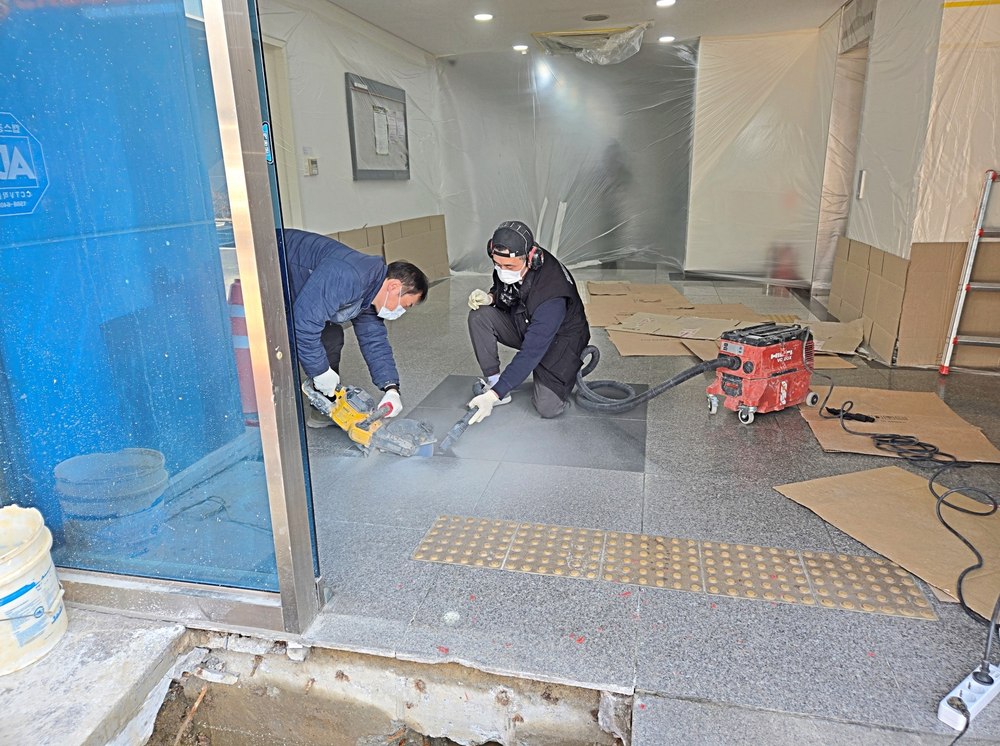

실내 마감재 절단과 보양

두꺼운 슬라브 코어 천공

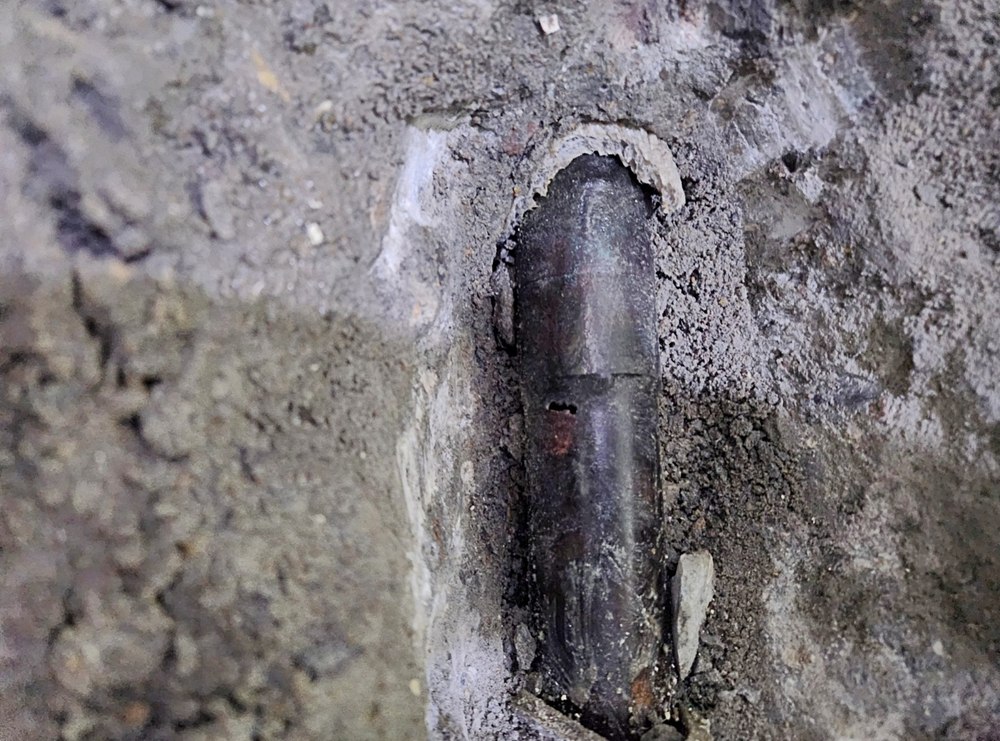

두꺼운 구조물 아래에서는 누수음이 약해지거나 다른 지점으로 전달될 수 있습니다. 다행히 한 번의 집중 굴착으로 해당 관을 노출했고, 녹슨 금속 수도관의 표면에 홈 형태의 손상을 확인했습니다.

금속 수도관 부식 흔적

④ 용접 보수와 압력 재검사 및 바닥 복구

손상된 금속 수도관을 용접하고 보강한 뒤 압력검사를 실시했습니다. 수도계량기를 다시 개방하고 상당 시간 살펴본 결과 추가 누수 이상은 확인되지 않았습니다.

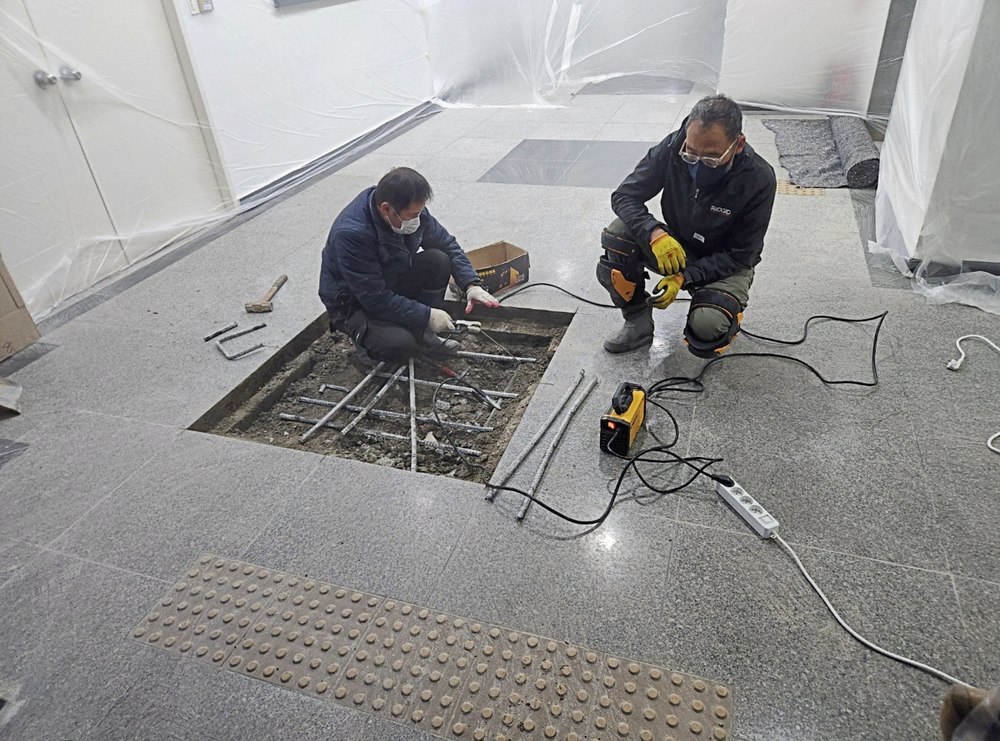

복구 전 철근 보강

굴착 구간을 철근으로 보강한 다음 미장으로 정리할 때는 이미 밤이었습니다. 초기 정밀탐지 인원은 4명, 전체 작업에는 6명이 투입됐고 공사에는 10시간 이상이 걸렸습니다. 이틀 뒤 수압 상태를 다시 점검한 후 타일 마감까지 끝냈습니다.

바닥 미장 복구
